GH型高扬程砂砾泵

发布时间:2018-05-30

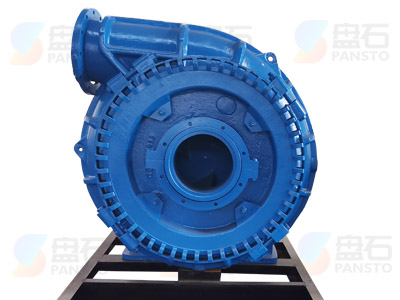

GH型高扬程砂砾泵(图2)


  品牌:盘石泵业

  型号:GH 型
  材质:高铬合金
  流量范围:36~4300m³/h
  扬程范围:5~80m

  工作电压:380V(可指定)


  重量轻,汽蚀性能好,抗磨蚀性强,过流通道宽,可对大颗粒强磨蚀泥砂连续输送,适用于挖泥船挖泥,采砂船抽沙,疏浚河道...


G型砂砾泵(图2)

G型砂砾泵叶轮
G型砂砾泵泵壳
G型砂砾泵护板
G型砂砾泵泵体
G型砂砾泵叶轮 G型砂砾泵泵壳 G型砂砾泵护板 G型砂砾泵泵体

G型砂砾泵(图7)

  砂砾泵特点:GH型砂砾泵是引进技术产品,该泵采用了以卡带连接的单泵壳结构,为单级单吸悬臂式离心泵,具有重量轻,汽蚀性能好,抗磨蚀性强,过流通道宽,安装使用方便等优点,可对大颗粒强磨蚀泥砂连续输送,适用于挖泥船挖泥,采砂船抽沙,疏浚河道。
  砂砾泵结构:该系列砂砾泵由泵头,密封组件,轴承组件,托架等组成,轴承润滑方式为油脂润滑。过流部件叶轮,泵体,前护板,后护板均采用强抗磨高铬合金或耐磨合金钢,硬度不低于58HRC.
  密封形式:填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。
  传动方式:V型三角带传动、弹性联轴器传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置,可控硅调速等。采用多种速度和多种变型方式,使得泵在最佳工况下运行。使用寿命长,运行效益高,能满足多类恶劣的输送条件。

G型砂砾泵(图8)

G型砂砾泵(图9)

G型砂砾泵(图10)

型号 允许配带最大功率P(KW) 流量Q(m³/h) 扬程H(m) 转速n(r/min) 最高效率η% 汽蚀余量NPSH(m) 叶轮直径D(mm)
6/4D-G 4-60 36-250 5-52 600-1400 58 2-5.5 378
8/6E-G 15-120 126-576 6-45 600-1400 60 3-4.5 391
10/8S-G 30-560 216-936 8-52 500-1000 65 3-7.5 533
 10/8S-GH 45-560 180-1100 24-80 500-950 72 2.5-5 711
10/8F-G 15-560 216-936 8-52 400-800 65 3-7.5 533
12/10F-G 600 360-1440 10-60 350-700 65 1.5-4.5 667
12/10G-G 600 360-1440 8-60 400-800 65 1.5-4.5 667
12/10G-GH 600 360-1580 16-80 350-700 73 2-10 950
14/12G-G 600 576-2808 14-45 300-700 68 2-8 864
16/14G-G 1200 720-3600 18-45 300-500 70 3-9 1016
18/16G-G 1200 720-4320 12-48 250-500 72 3-6 1067
