高铬渣浆泵

当前位置: 首页 > 产品中心 > 高铬渣浆泵

AH型渣浆泵

发布时间:2021-11-19
AH型渣浆泵(图1)


  品牌:盘石泵业

  型号:AH型
  材质:高铬合金
  流量范围:3.6~3000m³/h
  扬程范围:5~65m

  工作电压:380V(可指定)


  具有耐磨耐腐蚀的特点,适合输送具有较强磨蚀性或腐蚀性物料,被广泛应用于冶金、矿山、非金属选矿、市政工程、污水处理、煤炭、电力、制砂洗沙行业...


G型砂砾泵(图2)

AH型渣浆泵(图3) AH型渣浆泵(图4) AH型渣浆泵(图5) AH型渣浆泵(图6)
AH渣浆泵叶轮 AH渣浆泵护套
AH渣浆泵护板 AH渣浆泵泵体

G型砂砾泵(图7)

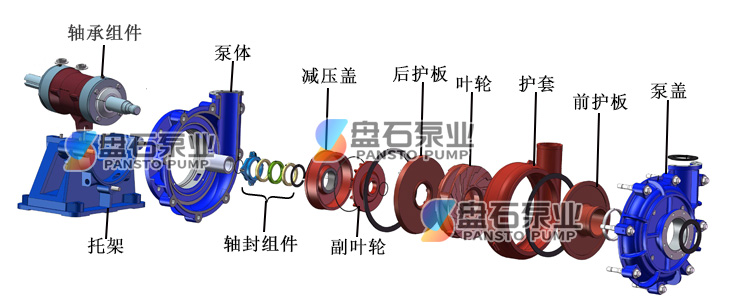

  产品结构:AH系列渣浆泵为卧式、离心式渣浆泵,双层泵壳结构。泵吐出口位置可以根据需要按45°间隔,旋转八个不同的角度安装使用。

  产品材质:承磨部件采用耐磨耐腐蚀高铬合金或天然橡胶材质。

  密封形式:填料密封;副叶轮加填料密封;机械密封

  传动型式:根据现场安装空间情况,可采用多种安装布置方式:

  DC直联传动,CRZ平行皮带传动,ZVZ上下皮带传动,CV紧凑型皮带传动

  市场应用:因该系列渣浆泵具有耐磨耐腐蚀的特点,适合输送具有较强磨蚀性或腐蚀性物料,被广泛应用于冶金、矿山、非金属选矿、市政工程、污水处理、煤炭、电力、制砂洗沙行业,可以多级串联使用,以获取更高的扬程。

G型砂砾泵(图8)

AH型渣浆泵(图9)

G型砂砾泵(图10)

型号 配带功率P(KW) 流量Q(m³/h) 扬程H(m) 转速n(r/min) 最高效率η% 汽蚀余量NPSH(m) 重量(Kg)
1.5/1B-AH 2.2-15 3.6-20 5-68 1200-3800 40 2-4 91
2/1.5B-AH 2.2-15 7-48 7-62 1200-3200 45 3.5-8 118
3/2C-AH 44316 21-86 12-65 1300-2700 55 4-6 191
4/3C-AH 5.5-30 50-150 9-45 1000-2000 71 4-6 263
4/3D-AH 7.5-60 68-160 10-52 1000-2200 71 4-6 363
6/4D-AH 15-60 72-360 12-56 800-1550 65 5-8 626
6/4E-AH 22-120 93-385 12-63 800-1600 65 5-8 728
8/6E-AH 18.5-120 360-820 10-61 500-1100 72 2-9 1473
8/6R-AH 110-300 360-820 10-61 500-1140 72 2-9 1836
10/8ST-AH 45-560 630-1300 11-60 400-850 71 4-10 3750
12/10ST-AH 55-560 800-1900 7-58 350-730 82 6 4318
14/12ST-AH 75-560 1200-2600 13-60 300-600 77 3-10 4609
16/14TU-AH 160-1200 1368-3000 11-60 250-550 79 4-10 10000
